Les LOD BIM

Voici les niveaux de détail pour différents niveaux tels que classés par l’institut américain des architectes (AIA):

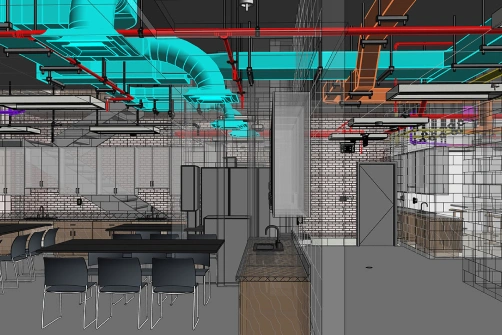

LOD 100

Un modèle conceptuel où des paramètres tels que la surface, la hauteur, le volume, l’emplacement et l’orientation sont définis.

LOD 200

Un modèle général où les éléments sont modélisés avec des quantités, une taille, une forme, un emplacement et une orientation approximatifs. Nous pouvons également attacher des informations non géométriques aux éléments du modèle.

LOD 300

Modélisation précise et dessins d’atelier où les éléments sont définis avec des assemblages spécifiques, quantité précise, taille, forme, emplacement et orientation. Ici aussi, nous pouvons attacher des informations non géométriques aux éléments du modèle.

LOD 350

LOD 350 comprend des détails de modèle et des éléments qui représentent la façon dont les éléments de construction s’interfacent avec divers systèmes et d’autres éléments de construction avec des graphiques et des définitions écrites.

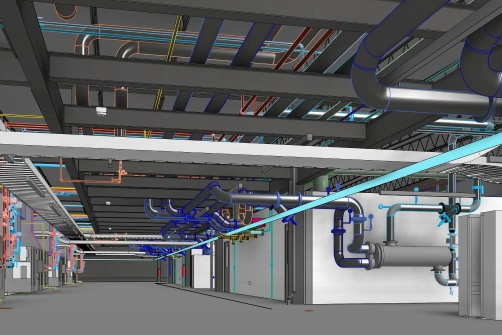

LOD 400

les éléments du modèle sont modélisés sous forme d’assemblages spécifiques, avec des informations complètes sur la fabrication, l’assemblage et les détails, en plus de la quantité, de la taille, de la forme, de l’emplacement et de l’orientation précis. Des informations non géométriques aux éléments du modèle peuvent également être attachées.

LOD 500

les éléments sont modélisés comme des assemblages construits pour la maintenance et les opérations. En plus de la taille, de la forme, de l’emplacement, de la quantité et de l’orientation réels et précis, des informations non géométriques sont attachées aux éléments modélisés.
